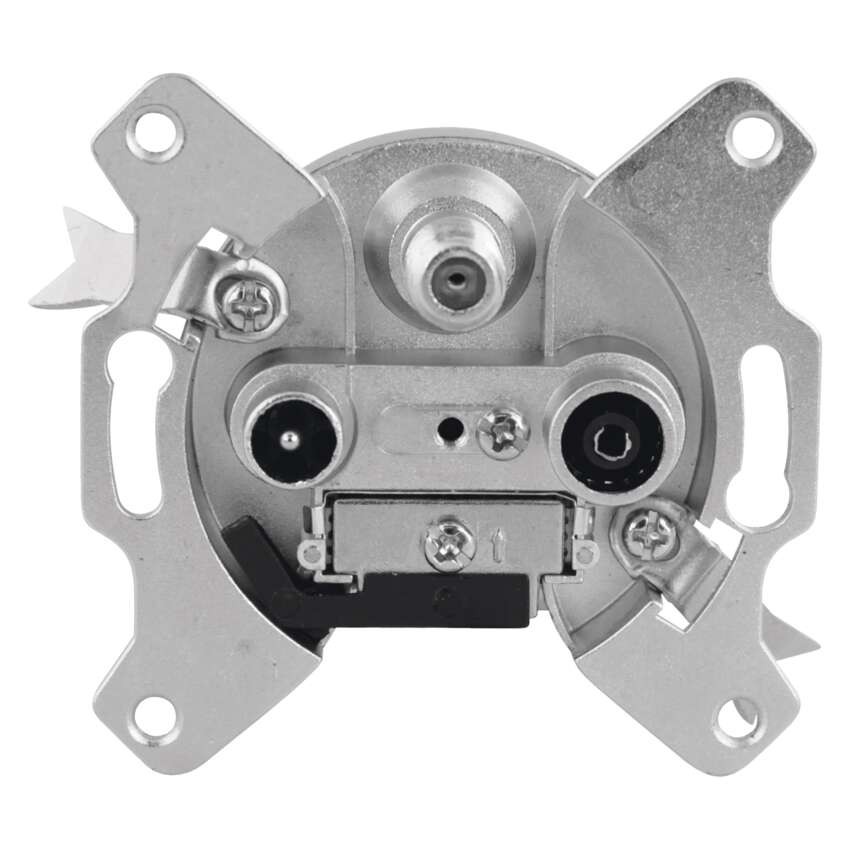

Antennen-Steckdose EU3407, durchgehend

Teilnehmersteckdose

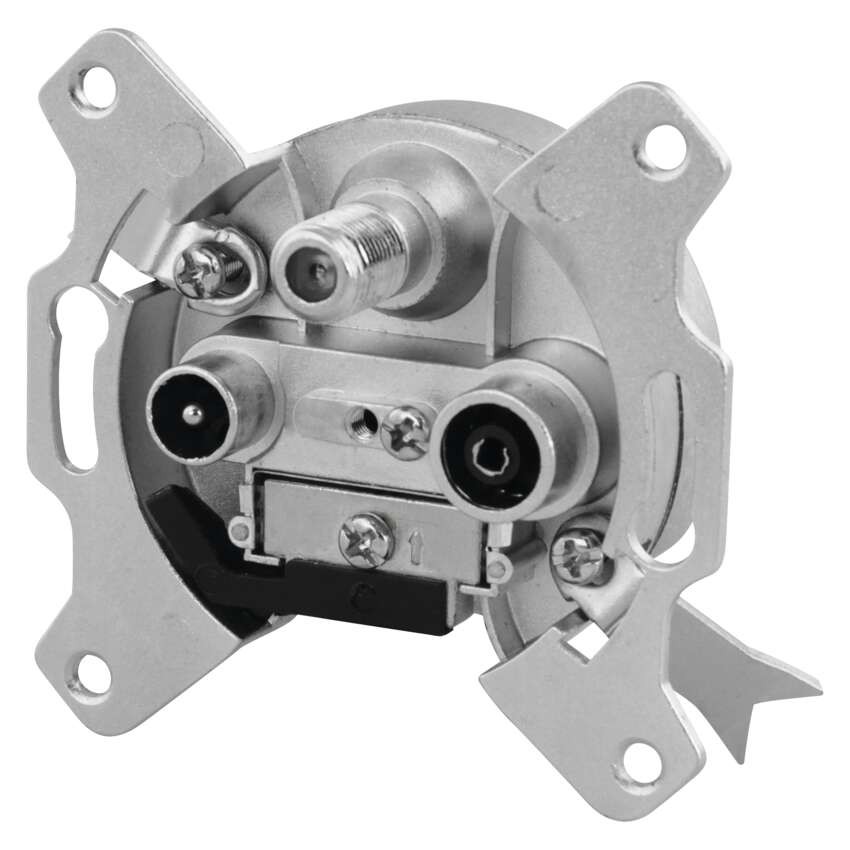

Teilnehmersteckdose EU 3407 mit 3 dB Anzapfdämpfung, 7 dB Durchgangsdämpfung und TV + Radio + SAT-Buchsen verbindet z.B. Antenne mit TV, Satellit oder Set-Top-Box. Die SAT-Buchse ist eine Durchgangsdose für Gleichspannung und kann auch zur Durchleitung der Stromversorgung eines Vorverstärkers in einer terrestrischen Antenne verwendet werden.

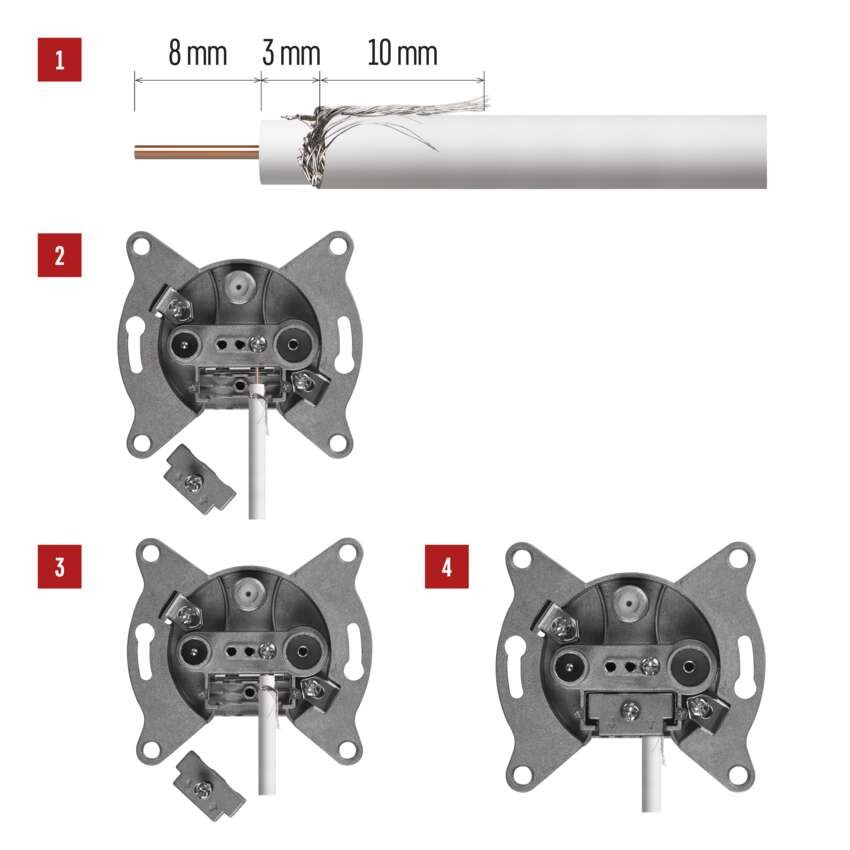

Installation:

1. Den äußeren Teil des Kabels (Mantel) abisolieren, dann das Drahtgeflecht auf die im Bild gezeigte Form ausrichten und dieses Geflecht auf den im Bild gezeigten äußeren Teil des Kabels legen.
2. Den Buchsendeckel abschrauben und das Kabel mit dem Innenleiter wie im Bild gezeigt hineinlegen. Vermeiden Sie einen Kurzschluss des Geflechts mit dem Innenleiter.
3. Setzen Sie den Innenleiter ein und lassen Sie das Geflecht auf der Unterseite des Kabelmantels.
4. Schrauben Sie die Buchsenabdeckung zurück.
