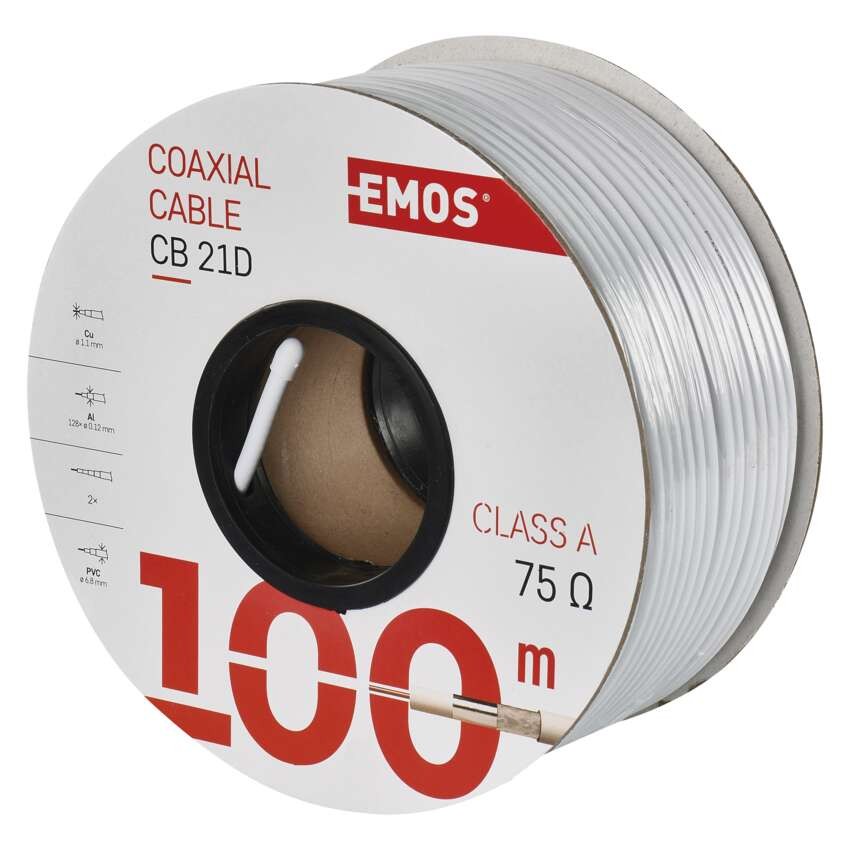

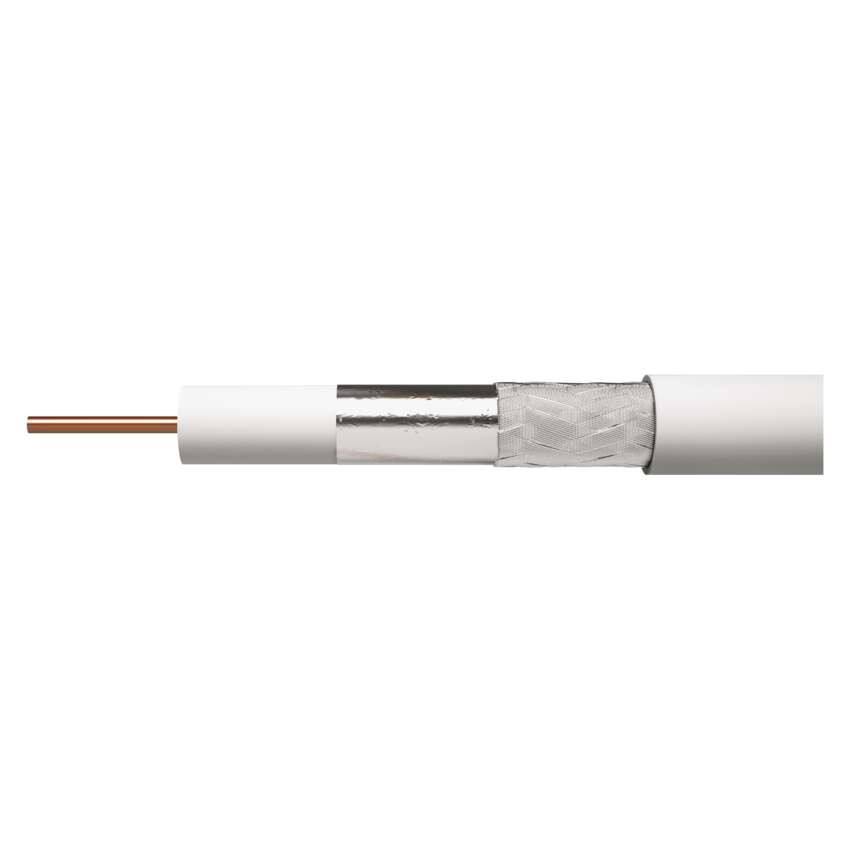

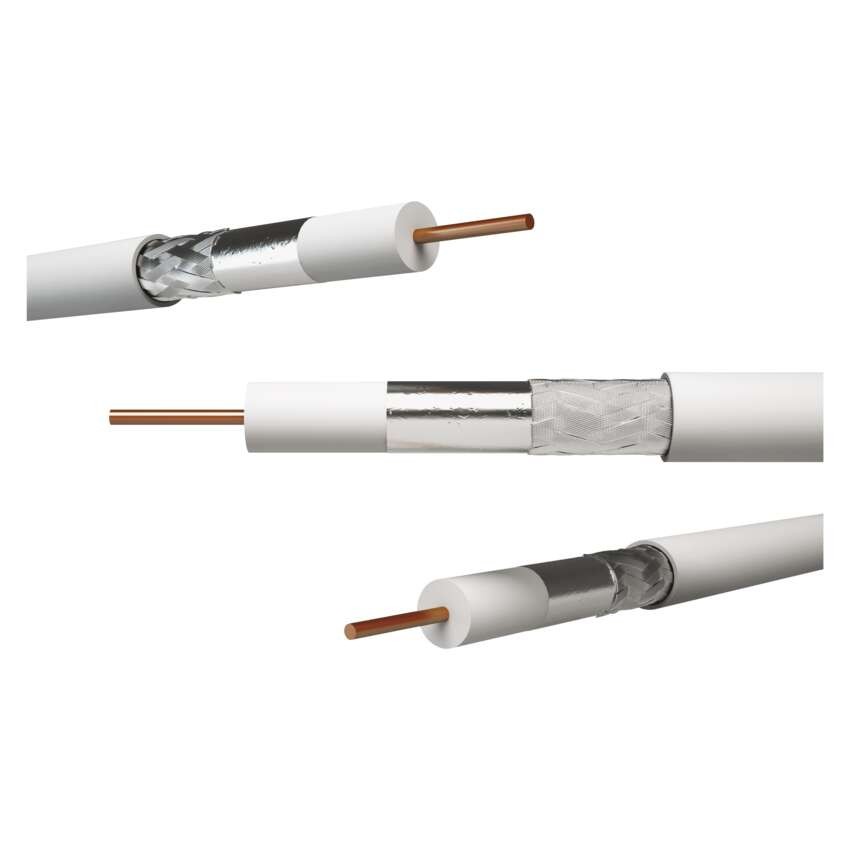

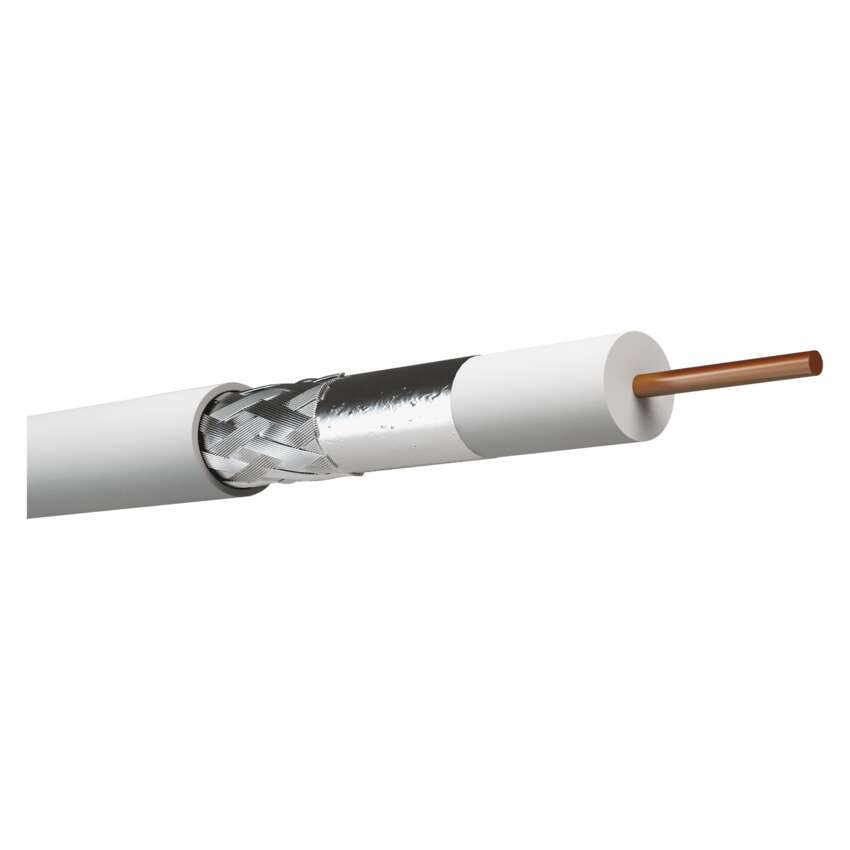

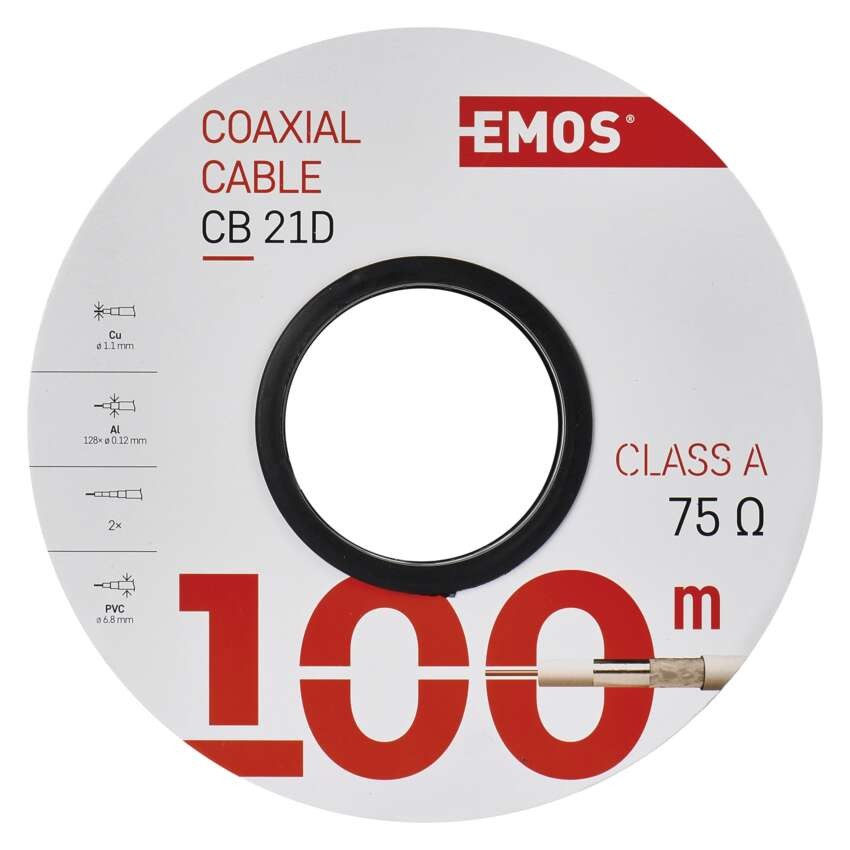

Koaxialkabel CB21D, 100m
Katalognummer S5271
UVP inkl. MwSt.
74,90
€
Details zur Produktsicherheit:
Verantwortliche Person für die EU
Online-Katalog des Herstellers. Produkte zur Zeit nicht bestellbar.
Grundinformationen
| Marke | EMOS |
|---|---|
| Katalognummer | S5271 |
| Produktnummer | 2305021000 |
| EAN | 8592920018224 |
Die wichtigsten Parameter
| Benutzung | innere Verkabelung, störungsbeständig, CLASS A |
|---|---|
| Impedanz | nicht aufgeführt |
| Typ des Koaxialkabels | CB21D |
| UV Beständig | nein |
Andere Parameter
| Geeignet für Außenverwendung | nein |
|---|---|
| Durchmesser des Kabelmantels | 6,8 mm |
| Material der Schirmung | Aluminium (Al) |
| Verpackungsweise - Länge | 100 m |
| Durchmesser des Innenleiters | 1,1 mm |
| Schirmabdeckung | >98 % |
| Anzahl der Schirmungen | 2 |
| Durchmesser der Schirmung | 128× 0,12 mm² |
| Farbe des Kabelmantels | weiß |
| Material des Innenleiters | Kupfer (Cu) |
| Verpackungsweise - Bezeichnung der Metrage | 1–100 m |
| Dielektrikum Typ, Durchschnitt | FPE 4,8 mm |
| Max. Dämpfung bei 20 °C (dB/100m) 860 MHz | 18,5 |
| Schirmung der II.Folie | keine |
| APE = Luftdielektrikum | nein |
| Farbe der Isolierung von den Stromversorgungsleitern | nicht aufgeführt |
| Verkürzungsfaktor | 0,85 |
| Empfohlene Typen der Konnektoren - F-Steckverbinder Quickfix (gesteckt) | *K7220 |
| Empfohlene Typen der Konnektoren - F-Steckverbinder verschraubt | *K7351 |
| FPE = Schaumdielektrikum | ja |
| Gewicht (kg/km) | 41,5 |
| Isolierung der Stromversorgungsleiter | nicht aufgeführt |
| Isolierungswiderstand zwischen der Kernen bei 20 °C (MOhm/km) | 1 000 |
| Kapazität (pF/m) | 52 |
| Konstruktion der Stromversorgungsleiter | nicht aufgeführt |
| Material des Kabelmantels | PVC |
| Max. Dämpfung bei 20 °C (dB/100m) 1 000 MHz | 19,3 |
| Max. Dämpfung bei 20 °C (dB/100m) 10 MHz | 2,2 |
| Max. Dämpfung bei 20 °C (dB/100m) 100 MHz | 5,8 |
| Max. Dämpfung bei 20 °C (dB/100m) 2 000 MHz | 29,5 |
| Max. Dämpfung bei 20 °C (dB/100m) 450 MHz | 12,5 |
| Max. Dämpfung bei 20 °C (dB/100m) 650 MHz | 15,3 |
| Max.Gleichstromwiderstand bei 20 °C (Ohm/km) - Innenkern | 18,5 |
| Max.Gleichstromwiderstand bei 20 °C, (Ohm/km) - Außenkern | 38,5 |
| Min. Biegeradius einmalig/mehrfach | 35/70 mm |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 10–300 MHz | 30 |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 300–600 MHz | 25 |
| Min. Dämpfung der Reflexion bei 20 °C (dB) 600–900 MHz | 23 |
| min. Dämpfung der Dämmerung (dB) 10 ~ 800 MHz | >110 |
| Montagetemperatur | +5°C bis +60°C |
| Gefährliche Substanzen | keine |
| PE = Polyethylen-Dielektrikum | nicht aufgeführt |
| PES = Folienschicht | nein |
| Anzahl der Drätchen in Schirmung | 128× 0,12 mm |
| Querschnitt der Stromversorgungsleiter | nicht aufgeführt |
| Lagertemperatur | -20°C bis +75°C |
| Schirmung der I.Folie | 1× Al/PET |
| Brandverhalten-Klasse | Eca |
| Verpackungsweise - Typ der Spule | Papierspule |

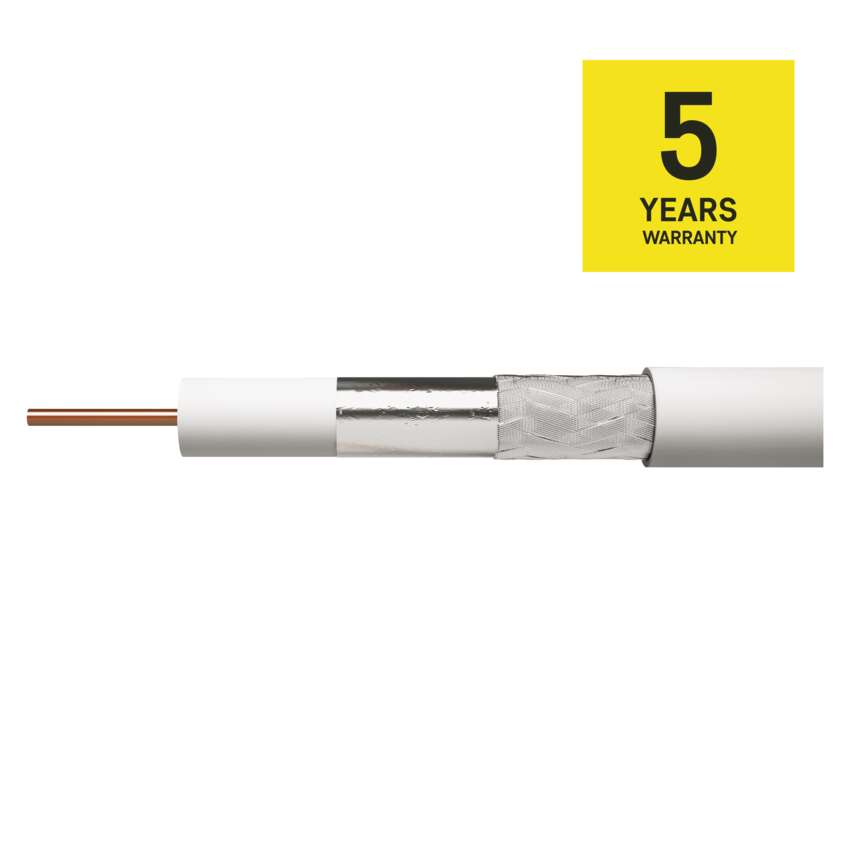

| Garantiezeit | 5 Jahre |
| Verkaufsverpackung | 100 m, Spule |
